流程图模板有哪些？8个常用场景模板推荐（附结构拆解）

打开流程图工具，面对空白画布，脑子里有要表达的逻辑，却不知道该用什么形状开头、分几层、往哪个方向延伸——这是大多数人画流程图时的第一道坎。

流程图的本质，是把一个“过程”翻译成标准化的图形语言。这个翻译过程最难的不是操作软件，而是为你要表达的场景匹配正确的基本结构。一套好模板，等于把骨架搭好了，你只需要往里面填具体节点和判断条件。

本文拆解了工作学习中8个高频场景的流程图模板，每个都附上核心结构、适用说明和关键设计要点，拿来就能参考使用。

---

一、业务审批类模板

审批流是流程图最常见的应用场景之一，核心是清晰展示“谁在什么条件下做什么决定”。

模板1：通用多级审批流程

适用场景：请假审批、报销审批、合同审批、用章申请等需要逐级审核的事项。

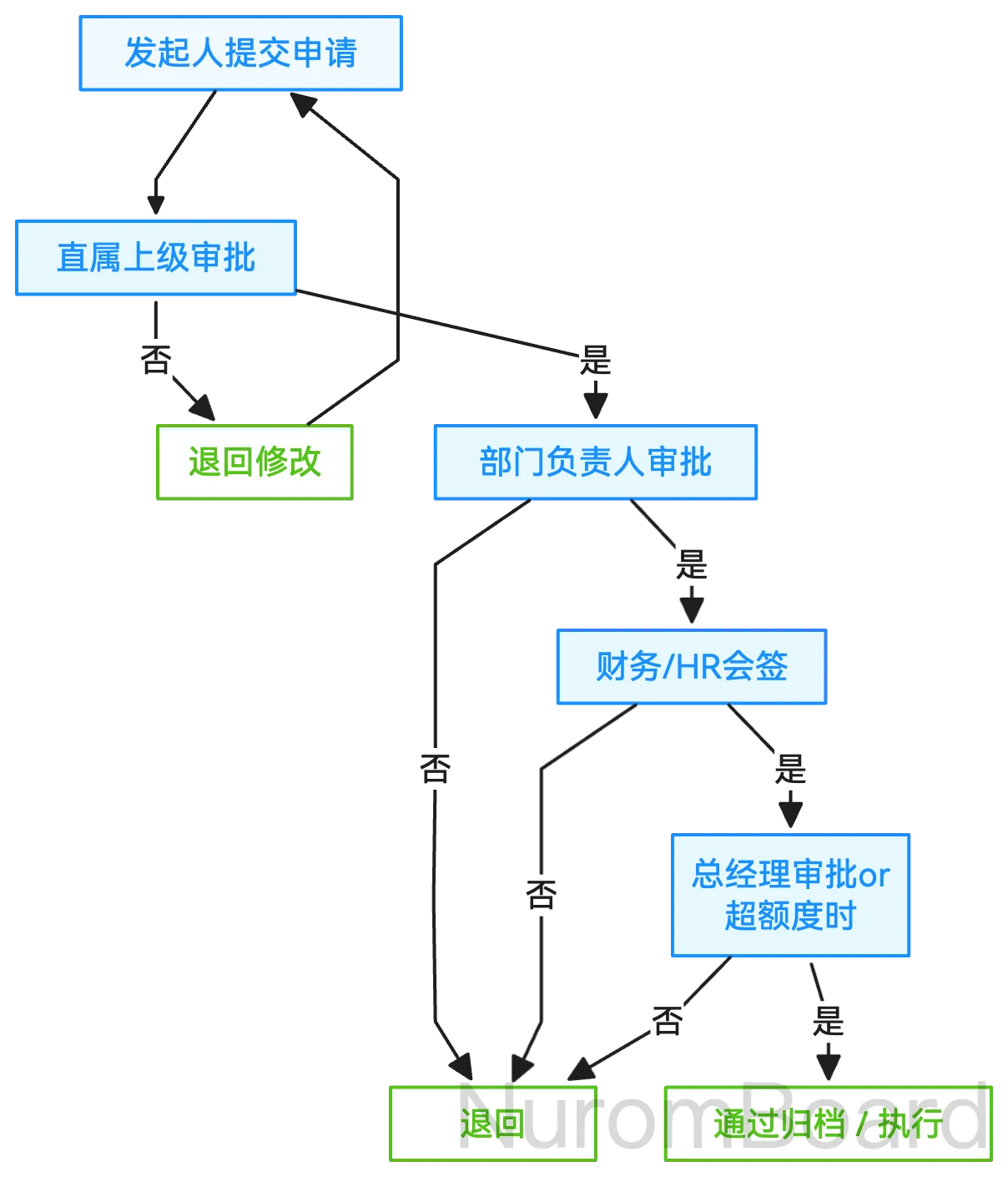

核心结构：

关键设计要点：

• 每一级审批旁标注审批条件和时限（如“金额≤5000元不需总经理审批”）
• “退回”路径必须回流到发起人，形成明确闭环
• “会签”（多人同时审批）和“或签”（任一人审批即可）用不同标记区分

模板2：异常处理审批流程

适用场景：退款审批、风控拦截处理、客户投诉升级处理等需要多分支判断的场景。

核心结构：

[异常事件触发]
        ↓
[判断：是否符合自动处理条件？]
   ↓是              ↓否
[系统自动处理]   [人工审核介入]
   ↓                ↓
[处理完成]    [判断：风险等级？]
              ↙低    ↘高
        [一线处理]  [升级至主管]
              ↓          ↓
         [处理完成]  [判断：需跨部门？]
                        ↙是    ↘否
                  [协调处理]  [主管裁决]
                        ↓
                   [处理完成]

关键设计要点：

• 从起点开始，每个菱形判断框必须有两个明确出口
• 不同处理路径用不同颜色标记（如绿色=安全路径，红色=高风险路径）
• 在复杂判断处加注释说明判断依据

---

二、项目管理类模板

项目流程图侧重展示“阶段-任务-责任人”的对应关系，泳道图是最佳载体。

模板3：项目阶段推进流程

适用场景：软件版本迭代、活动筹备、产品上新等有明显阶段划分的项目。

核心结构（以小型活动筹备为例）：

策划阶段        设计阶段        执行阶段        收尾阶段
        （前3周）       （前2周）       （活动当周）     （后1周）

策划  [方案构思]→[评审通过]→           [现场统筹]
        ↓
设计            [主视觉设计]→[物料延展]
                                  ↓
运营            [预热文案]  →  [渠道分发]→[数据监控]
                                            ↓
全团队                                    [复盘总结]

关键设计要点：

• 横向按时间阶段分区，纵向按角色分层（泳道图结构）
• 阶段之间标注交付物（如“需产出：主视觉定稿”）
• 关键依赖关系用虚线箭头标注（如设计物料完成→运营才能发预热）

模板4：立项决策流程

适用场景：新项目立项、产品功能评审、预算申请等需要多节点决策的场景。

核心结构：

[提出立项申请]
      ↓
[需求/价值分析]
      ↓
[可行性评估] ——否→ [驳回/暂缓]
      ↓是
[资源评估(人力/预算/时间)]
      ↓
[评审委员会决策] ——驳回→ [修改后重提]
      ↓通过
[排入计划/启动执行]

关键设计要点：

• 每个节点必须有明确的输入物和输出物
• 评审决策节点标注参与角色和通过标准
• “驳回”路径区分“永久驳回”和“修改后可重提”

---

三、电商/业务系统类模板

这类模板描述业务系统或用户操作流程，是产品经理和开发对焦需求时的常用工具。

模板5：电商核心下单流程

适用场景：电商、O2O、SaaS等涉及用户操作的业务流程梳理。

核心结构：

[用户浏览商品]
      ↓
[加入购物车]
      ↓
[进入结算页]
      ↓
[判断：是否已登录？]
   ↓否           ↓是
[跳转登录]     ↓
   ↓           ↓
[登录成功] → [选择/确认地址]
                  ↓
            [选择支付方式]
                  ↓
            [判断：是否有优惠券？]
               ↙有          ↘无
        [选择优惠券]        ↓
               ↓            ↓
            [确认订单金额]
                  ↓
            [提交订单/支付]
                  ↓
          [判断：支付成功？]
             ↙是        ↘否
      [生成订单]    [提示重新支付/换卡]

关键设计要点：

• 用户操作节点用圆角矩形，系统判断节点用菱形，系统处理节点用矩形
• 支付环节标注异常处理：超时、余额不足等
• 虚线标注用户可能跳出的节点（如“离开页面”，可在节点旁标注流失率数据）

模板6：售后退款处理流程

适用场景：电商售后、服务退款、对公结算等资金退回类业务。

核心结构：

[用户发起退款申请]
      ↓
[判断：订单状态是否可退？]
   ↓否               ↓是
[驳回+说明原因]   [判断：是否已发货？]
                      ↙否       ↘是
                [直接退款]   [判断：需寄回？]
                   ↓            ↙是    ↘否
              [原路退回]  [等待收货确认]  [部分退款]
                                ↓
                          [仓库验货通过]
                                ↓
                           [发起退款]

关键设计要点：

• 时间节点标注（如“超过7天不支持无理由退货”的判断分支）
• 不同退款类型（仅退款/退货退款）的分支清晰区分
• 与外部系统交互处标注（如“调用支付接口原路退回”）

---

四、系统/技术类模板

技术流程图侧重展示系统逻辑、数据流转和状态变化，通常配合UML等标准符号。

模板7：用户注册登录流程

适用场景：App/网站的注册登录逻辑梳理、账号体系设计。

核心结构：

[用户进入注册页]
      ↓
[输入手机号]
      ↓
[判断：手机号是否已注册？]
   ↓是              ↓否
[提示去登录]   [发送验证码]
   ↓                ↓
[跳转登录页]   [判断：验证码正确？]
                    ↙否         ↘是
              [提示重新输入]   [设置密码/昵称]
                                  ↓
                            [注册成功 → 自动登录]
                                  ↓
                            [跳转首页/引导页]

关键设计要点：

• 所有判断节点都有两条出口，每条标注“是/否”或“成功/失败”
• 异常分支（如验证码过期、网络超时）单独画出
• 第三方登录（微信/Apple ID）等支线用不同颜色区分

模板8：消息推送逻辑流程

适用场景：App推送、邮件营销、站内信等消息触达策略设计。

核心结构：

[触发推送条件]
      ↓
[判断：用户是否开启通知权限？]
   ↓否              ↓是
[不推送+记录]  [判断：是否在免打扰时段？]
                    ↙是          ↘否
              [延迟至次日]  [判断：用户活跃度？]
                                  ↙高      ↘低
                            [实时推送]  [择机推送（如午休/晚间）]
                                ↓
                        [判断：推送是否成功到达？]
                           ↙是        ↘否
                    [记录打开率]  [尝试补发/短信渠道]

关键设计要点：

• 频率控制逻辑标注清楚（如“同一用户24小时内不重复推送同类消息”）
• 多渠道兜底策略展示清晰（推送→短信→邮件降级链路）
• A/B测试分支可单独标注

---

8套模板速览与工具推荐

NuromBoard 的流程图能力：NuromBoard 诺智白板不止是白板和思维导图工具，它同样内置了完整的流程图绘制功能——支持拖拽式搭建、形状库、箭头连接、泳道结构等核心能力。但它更独特的价值在于**“边读边画”的深度整理场景**：当你需要基于一份PDF文档（产品需求文档、业务方案、行业报告等）来梳理流程时，可以直接在NuromBoard中打开文档，一边阅读标注重点，一边在旁边的画布上同步搭建流程图。阅读、标注、成图在一个工作台内完成闭环，特别适合产品经理梳理业务逻辑、咨询顾问分析客户流程、学生研读案例材料等场景。

选工具建议：纯画正式交付图选 Draw.io；需要团队协作和模板参考选 ProcessOn 或 boardmix；需要边读文档边梳理流程的个人深度工作选 NuromBoard；技术文档和版本管理选 PlantUML。

---

流程图符号速查

---

常见问题快答（FAQ）

Q1：这些模板从哪里可以直接下载使用？
Draw.io 内置了大多数通用模板（审批流、UML图、网络图等）；ProcessOn 模板社区有中文场景模板可直接套用；boardmix 模板中心覆盖项目管理、电商流程、泳道图等多种类型；Miro 的Miroverse社区也有大量免费模板；NuromBoard 内置了学习、工作场景模板，同时支持在PDF阅读过程中边标注边搭建流程图。也可以照着本文的结构在任何工具中手动搭建。

Q2：模板拿到后觉得不完全匹配怎么办？
模板的价值是提供骨架参考，不是照搬。先保留核心的“流程阶段划分”和“判断节点位置”，再根据实际业务增删分支。大多数情况下，改3-4个节点就能适配自己的场景。

Q3：一张流程图应该控制在多复杂？
建议不超过一张屏幕或一页A4纸的可视范围。如果超过20-30个节点，考虑拆分为主流程图+子流程详图，主图展示大逻辑，子图展开复杂细节。

Q4：流程图画完没人看怎么办？
流程图不是画给自己欣赏的。画完后主动拉相关同事“走一遍”——实际验证是否有遗漏场景、逻辑是否通畅。一次走查修正，往往顶过自己闷头改三版。

---

结语

好的流程图，评委只有一个：你把它拿给一个不熟悉这个业务的人看，他能不能在3分钟之内看懂整个流程的走向和关键决策点。

模板的价值，就是帮你绕开“不知道从哪里起笔”的阶段，把精力从搭骨架省下来，花在把逻辑想清楚这件事上。从今天遇到的第一个需要画流程的场景开始，找一个对应的模板参考，试着把你的业务逻辑填进去，微调几次后它就会变成一张真正属于你的工具图。

如果这份模板整理对你有帮助，欢迎分享给同样需要梳理流程的同事。
